BM電容器上印的標示各表示什么意思?
BM電容器有多個類型的電容,我們以幾個典型類型的印字來說明一下。

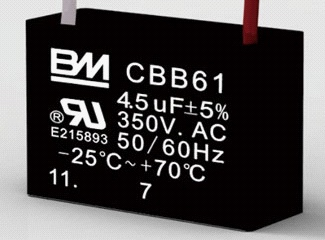

1)交流雙線類:
BM:我們的商標。
CBB61:金屬化聚丙烯薄膜電容,方形。
4.5uF:電容器的容量。
±5%:電容器的容差是正負百分之五。
350V.AC:電容器的使用電壓,350V交流。
50/60Hz:使用電壓的頻率是50或60。
-25℃~+70℃:電容器的使用溫度是負25度到正70度。
11.7:電容器生產的日期,2011年7月。
:UL認證標志,下面的數字是BM電容UL認證的證書編號。

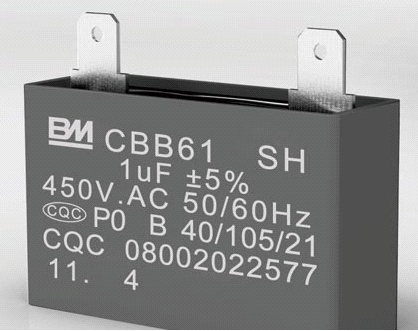

2)交流端子類:
SH:電容器有自愈功能。全部的CBB電容都有自愈功能。
P0:不防爆。
B:B級產品,可以連續運行10000小時。
40/105/21:是產品測試參數,表示在負40度到105度之間連續做了21天運行測試,電容未出現問題。
CQC 08002022577:通過CQC認證,08002022577是BM電容的CQC認證的證書編號。
3)安規類:
MKP-X2:安規電容。
K:電容容差是K級別,±10%
:產品通過CUL、VDE、ENEC、CQC認證,IEC60384-14是BM電容的認證證書編號。
4)CBB65類
CBB65:金屬化聚丙烯薄膜電容,圓形防爆。
P2:電容器未安全膜防爆。
C:C級產品,可以連續運行3000小時。
40/85/21:是產品測試參數,表示在負40度到85度之間連續做了21天運行測試,電容未出現問題。
Protected 10000AFC:是防爆功能啟用時最大的保護電流值。
C22.2 No.190:是CUL認證的證書編號。
Polybutene:電容的封裝材料是聚異丁烯。
13.7:電容的生產日期是2013年7月。

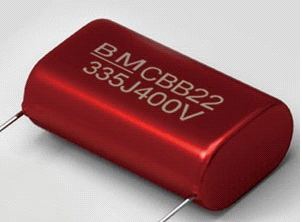

5)CBB22類
CBB22:金屬化聚丙烯薄膜電容,包封類。
335J400V:電容容量是3.3uF,容差是±5%,電壓是400VDC(直流電壓)
備注:因為F(法拉)單位的值太大,所以有一種用pF(皮法)做單位表示容量的方法。方法規則是用三位數表示容量,前兩位表示的是容量值,后一位表示的是10的指數。例如:335表示33*10^5pF=3300000pF,即是3.3uF;224表示22*10^4pF=220000pF,即是0.22uF。
